2 - Noeud topologique#

ID de l’algorithme: hedgetools:topologicalnode

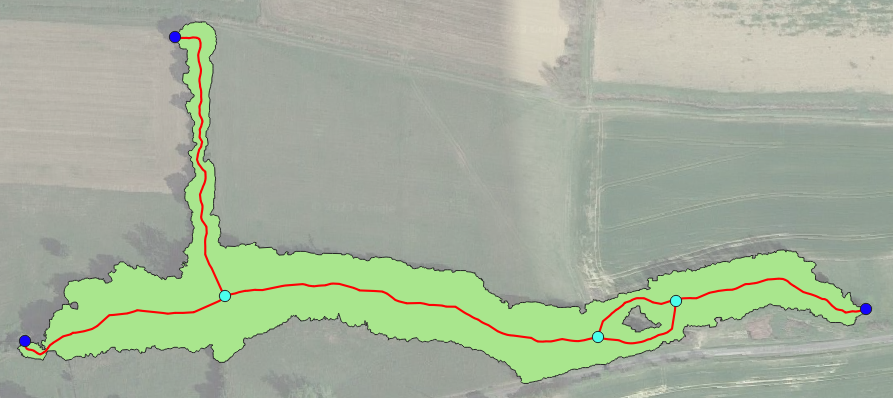

Cet outil prend des géométries linéaires, générées par l’Arc topologique, et génère des noeuds à leurs jonctions et extrémités.

Les noeuds sont caractérisés par leur degré et le type de noeud associé :

Degré	Type de noeud	Description
1	O	Noeud à l’extrémité d’une ligne
3	T	Noeud à une jonction entre trois lignes
4	X	Noeud à une jonction entre quatre lignes
5+	M	Noeud à une jonction entre cinq lignes ou plus

Paramètres#

Étiquette	Nom	Type	Description
Couche d’arc en entrée	`INPUT`	[vecteur : ligne]	Couche de vecteurs linéaires contenant les champs `pid` et `eid`, utilisée pour créer les noeuds.
Couche d’arc en sortie	`OUTPUT_ARC`	[vecteur : ligne] Défaut : `[Créer une couche temporaire]`	Couche vectorielle linéaire en sortie
Couche de noeuds en sortie	`OUTPUT_NODE`	[vecteur : point] Défaut : `[Créer une couche temporaire]`	Couche vectorielle de points en sortie

Étiquette	Nom	Type	Description
Couche d’arc en sortie	`OUTPUT_ARC`	[vecteur : ligne]	Couche vectorielle linéaire de l’axe médian principal avec un champ `src_vid` (FK) et `tgt_vid` (FK).
Couche de noeuds en sortie	`OUTPUT_NODE`	[vecteur : point]	Couche vectorielle de points avec un champ `vid` (PK), `degree` et `node_type`.
