Cas 3 - Transformation : création d’autres points de vue

Les outils de ‘préparation’ des données vus précédemment permettent de générer des géométries multiples et de construire une structure topologique complète pour décrire les haies par la suite. Il est possible d’adopter un autre point de vue sur les haies, i.e. un autre découpage des tronçons et des polygones, sans se limiter à la topologie, tout en la conservant. Pour cela, HedgeTools propose des outils de ‘transformation’. Deux autres découpages peuvent ainsi être générés (soit deux autres points de vue) : (1) un découpage régulier, selon un intervalle de distance et (2) un découpage irrégulier, selon l’orientation des arcs.

1. Découpage selon un intervalle de distance

• Dans le menu de HedgeTools, allez dans : Données - Transformation > Découpage selon un intervalle

• Dans la fenêtre de l’outil, renseignez les paramètres avec :

  • Couche de polygones (entrée) : la couche ‘poly_topo’ du fichier ‘pv_topo.gpkg’ (voir cas 2).

  • Couche d’arcs (entrée) : la couche ‘arcs_topo’ du fichier ‘pv_topo.gpkg’.

  • Couche de noeuds (entrée) : la couche ‘node_topo’ du fichier ‘pv_topo.gpkg’.

  • Champ pour les types de noeuds : sélectionnez le champ ‘node_type’

  • Longueur des tronçons (mètres) : détermine l’intervalle de découpage ; fixez la valeur à 25.

  • Couche de polygones (sortie) : couche de polygones redécoupés en sortie. Enregistrez un nouveau geopackage ‘pv_intervalle.gpkg’ dans lequel vous mettrez la couche ‘poly_intervalle’

  • Couche d’arcs (sortie) : couche d’arcs redécoupés en sortie. Enregistrez dans le geopackage ‘pv_intervalle.gpkg’, dans une couche ‘arcs_intervalle’

  • Couche de noeuds (sortie) : couche de noeuds en sortie tenant compte du redécoupage. Enregistrez dans le geopackage ‘pv_intervalle.gpkg’, dans une couche ‘node_intervalle’

Notez bien que la structure topologique arc-noeud-polygone est conservée dans le nouveau découpage, avec les attributs associés. C’est pour cette raison que l’outil demande d’enregistrer les sorties selon les 3 géométries. Notez également que si la longueur d’un tronçon est inférieure à la distance de l’intervalle spécifié, la haie ne sera pas découpée.

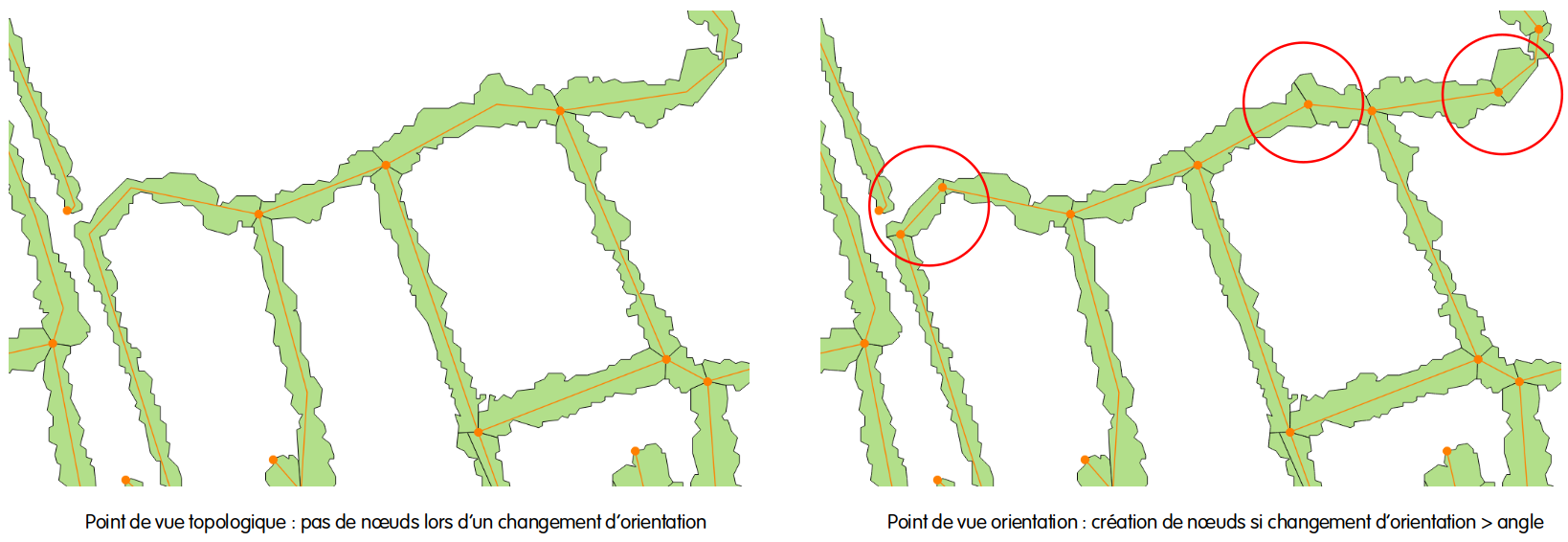

2. Découpage selon une orientation

• Dans le menu de HedgeTools, allez dans : Données - Transformation > Découpage selon l'orientation

• Dans la fenêtre de l’outil, renseignez les paramètres avec :

  • Couche de polygones (entrée) : la couche ‘poly_topo’ du fichier ‘pv_topo.gpkg’ (voir cas 2).

  • Couche d’arcs (entrée) : la couche ‘arcs_topo’ du fichier ‘pv_topo.gpkg’.

  • Couche de noeuds (entrée) : la couche ‘node_topo’ du fichier ‘pv_topo.gpkg’.

  • Champ pour les types de noeuds : sélectionnez le champ ‘node_type’

  • Seuil d’angle (en degrés) : détermine la valeur seuil de changement d’orientation à prendre en compte ; fixez la valeur à 25°. Au-delà de cette valeur, un noeud sera créé et les arcs et polygones seront redivisés.

  • Longueur minimale des tronçons (mètres) : détermine la longueur minimale à respecter pour un tronçon ; fixez la valeur à 25 m. En-deça, la haie ne sera pas redécoupée.

  • Couche de polygones (sortie) : couche de polygones redécoupés en sortie. Enregistrez un nouveau geopackage ‘pv_orientation.gpkg’ dans lequel vous mettrez la couche ‘poly_orientation’

  • Couche d’arcs (sortie) : couche d’arcs redécoupés en sortie. Enregistrez dans le geopackage ‘pv_orientation.gpkg’, dans une couche ‘arcs_orientation’

  • Couche de noeud (sortie) : couche de noeuds en sortie tenant compte du redécoupage. Enregistrez dans le geopackage ‘pv_orientation.gpkg’, dans une couche ‘node_orientation’

Notez bien que la structure topologique arc-noeud-polygone est également conservée dans le nouveau découpage, avec les attributs associés.
